Transformateur dimmable et CCT 24V - Modèles de 75W à 240W - IP20 - Tension constante - LTECH

-

 - Fiche d’information sur le produit

79,90 €TTC l'unité79.9

  • 230 V
  • IP20
  • 5 ans

Transformateur dimmable 24V LTECH pour alimenter vos rubans LED 24V CCT
Transforme le 230V en 24V | Push DIM et CCT | 0/1-10V | PWM | RX

  • Réglez la luminosité de votre ruban LED avec précision de 0,1 à 100% de luminosité ;
  • Ajustez les différentes teintes de lumière blanche de votre ruban LED CCT ;
  • Fonctions dimmable et CCT intégrés : inutile d’utiliser un contrôleur supplémentaire.

Ce transformateur LTECH 24V permet de contrôler facilement vos rubans LED CCT. Il suffit de brancher deux boutons poussoirs ou deux variateurs 0-10V pour varier l'intensité lumineuse et la température de couleur de votre éclairage LED.

En savoir plus

En stock

Attention : 299 pièces disponibles.

  • 75 W
  • 100 W
  • 240 W
Puissance (en Watts)

…

Livraison Express
Il vous reste 00 h:00 min:00 spour être livré(e) le :
Mondial Relay
3,90 €
DPD
7,90 €
Chronopost
à partir de 9,90 €
Colissimo
9,90 €
Délai estimé. Hors grandes longueurs (>1,20 m). Voir conditions.

Attention
Les produits de grande longueur ne peuvent être livrés que dans certains pays (France, Monaco, Belgique, Luxembourg, Italie et Espagne). En savoir plus
Champion de la satisfaction client
Vos points fidélité

100% confiance

Transformateur 24V avec fonctions dimmable et CCT intégrés

Ce transformateur 24V dimmable et CCT est conçu par LTECH, une marque reconnue dans l’éclairage LED professionnel.

Avec ce transformateur 24V vous pouvez contrôler votre ruban LED CCT au-delà de sa fonction principale, allumer et éteindre. En effet, celui-ci vous permet de varier l’intensité lumineuse et la température de couleur des rubans LED CCT.
Que vous ayez envie d’une lumière tamisée et chaleureuse pour regarder un film en fin de soirée, ou besoin d’un éclairage intense et clair pour travailler en journée, ce transformateur LTECH vous permet de passer d’une ambiance à l’autre grâce à un simple bouton poussoir.

Comment choisir le bon transformateur CCT pour son ruban LED ?

Pour choisir votre transformateur 24V parmi les modèles 75W, 100W ou 240W, vous devez connaître deux éléments : la longueur de votre ruban LED et sa puissance en watts par mètre (W/m).

Par exemple, pour un ruban consommant 14.4W/m sur 15 mètres, la puissance minimale nécessaire est de 216W, dans ce cas là vous aurez besoins d'acheter la version de 240W.

Le conseil BYLED : pour garantir à votre transformateur 24V une durée de vie optimale d’environ 100 000 heures, il est recommandé de choisir un modèle dont la puissance est supérieure de 10 à 20% à la consommation totale de votre installation.

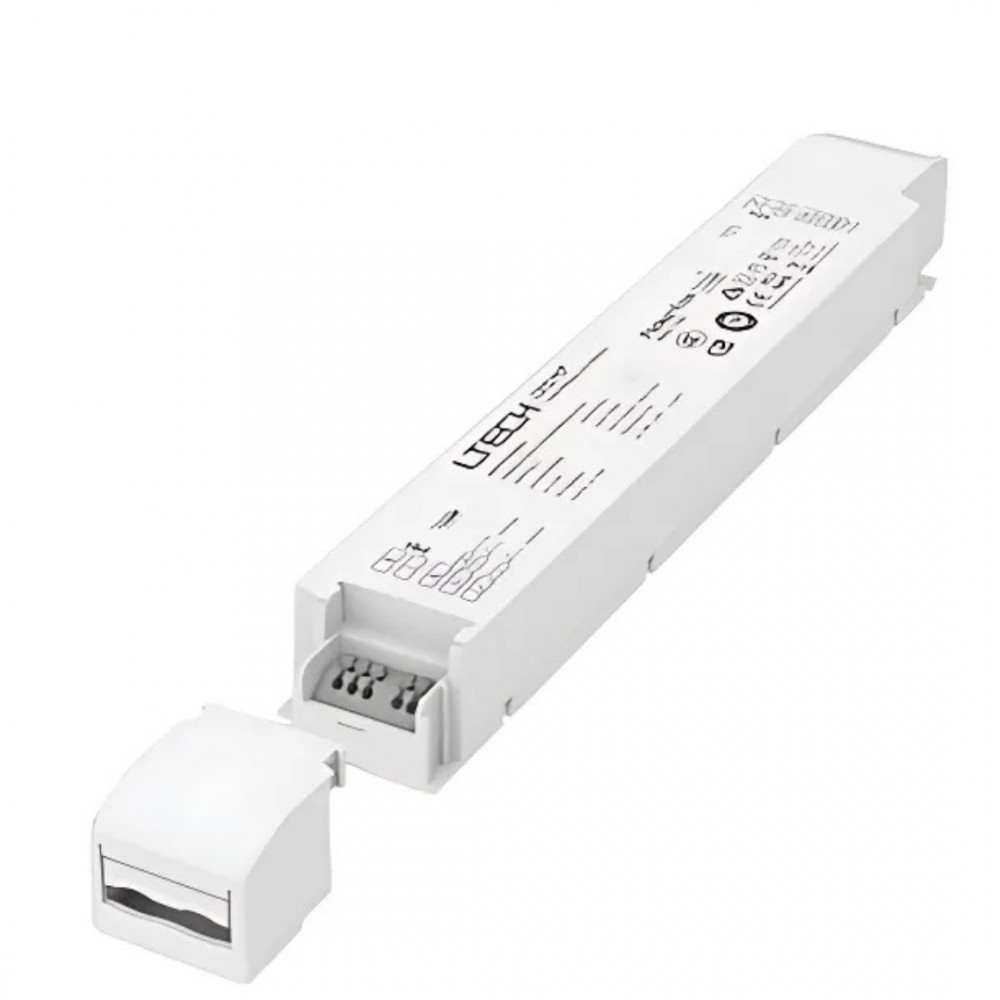

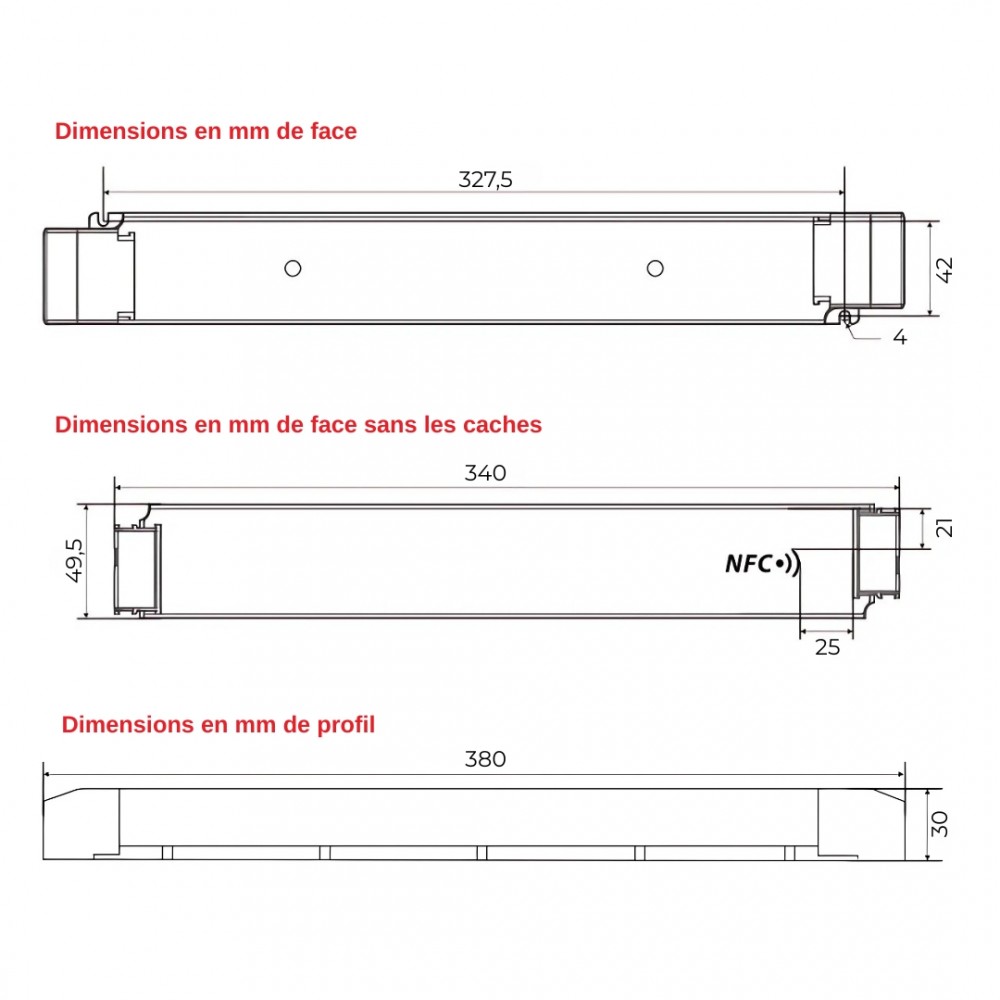

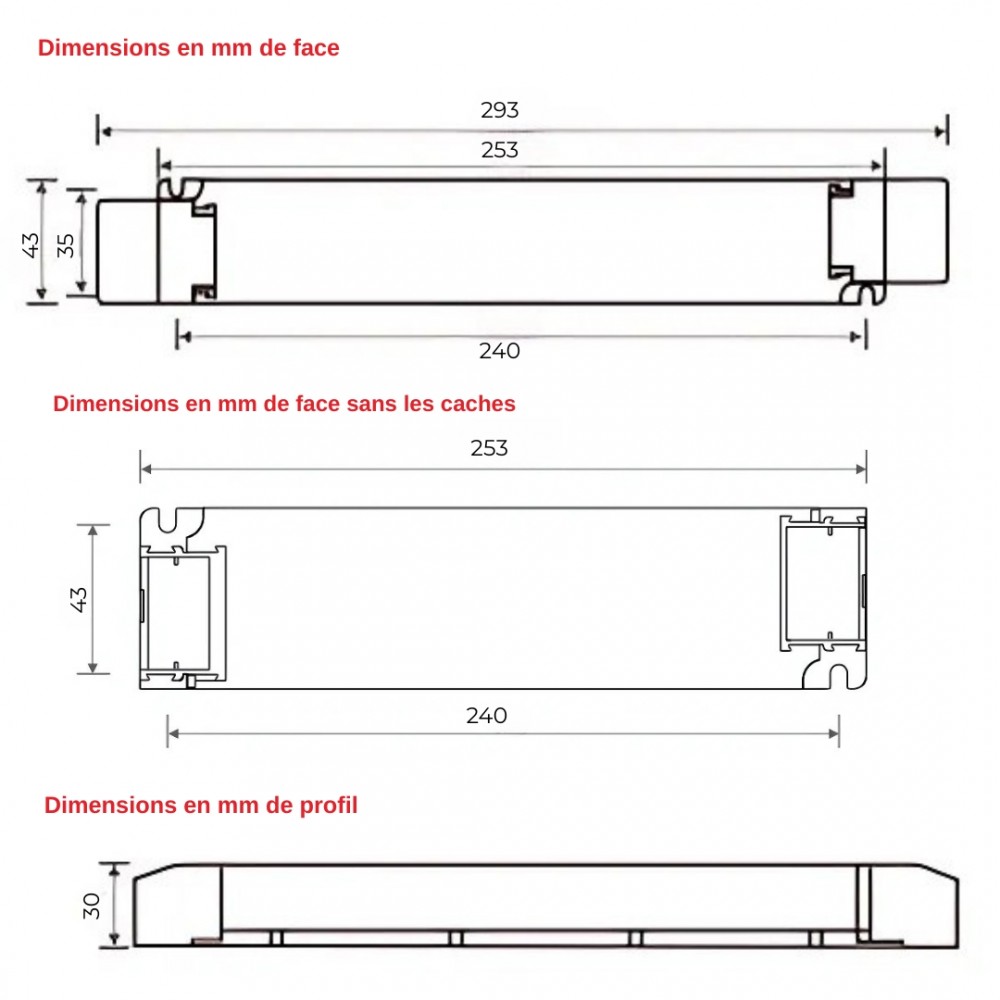

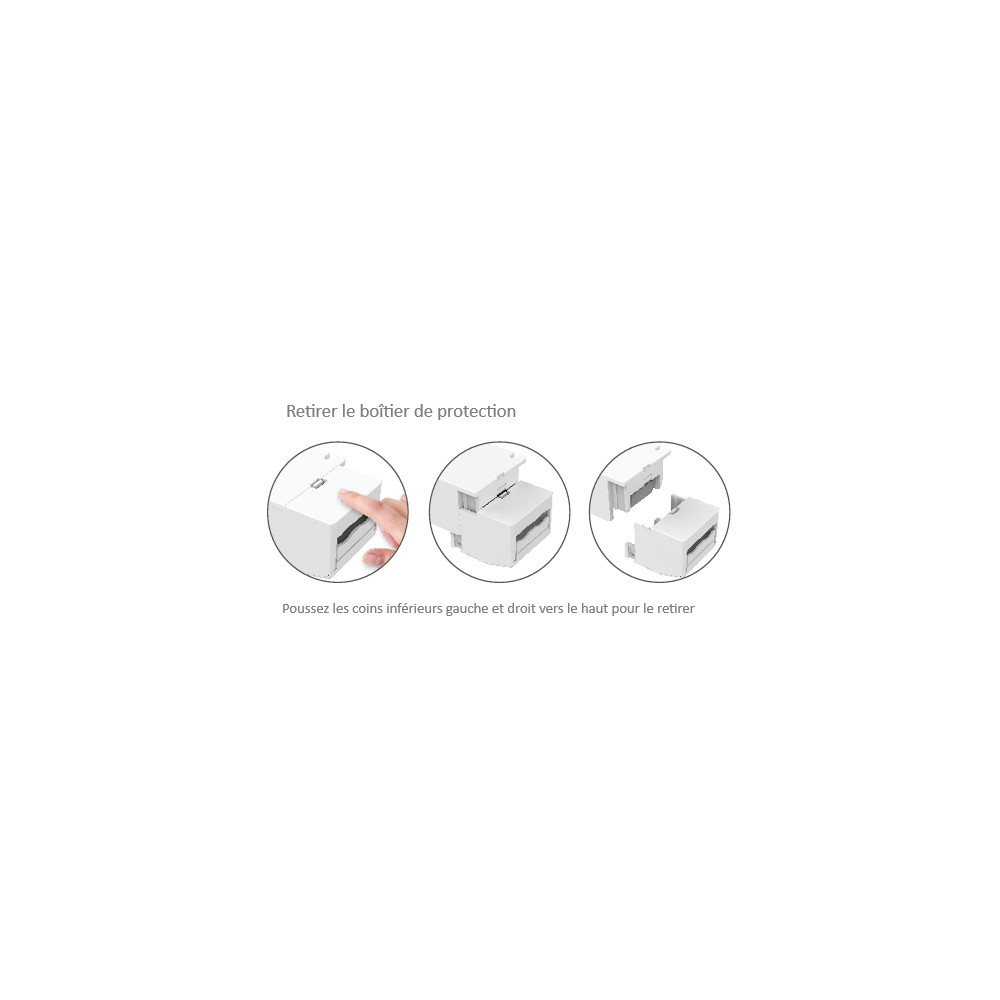

Dans le tableau ci-dessous, vous retrouverez les données de chacun des transformateurs. Vérifiez que les dimensions correspondent à l'espace où vous devez l'installer. Vous avez également la possibilité de réduire la longueur du transformateur en retirant les boîtiers de protection qui se trouvent aux extrémités (voir les dimensions réduites dans la galerie photo).

RéférencesPuissancePrimaireSecondaireNombre de
sorties		Longueur
(en mm)		Largeur
(en mm)		Hauteur
(en mm)		Poids
net
LM-75-24-G2A2 75W 0.4A 3,125A max 1 293 43 30 210
LM-100-24-G2A2 100W 0.5A 4,17A max 1 293 43 30 350
LM-240-24-G2A2 240W 1.18A 10A max 1 380 49.5 30 430

Installation avec deux boutons poussoirs

  1. Branchez le fil neutre de votre circuit électrique domestique sur la borne N de votre transformateur ;
  2. Branchez le fil de phase de votre circuit électrique domestique sur la borne L de votre transformateur ;
  3. Branchez le fil neutre de votre circuit électrique domestique sur la borne N1 de votre transformateur ;
  4. Branchez le fil de commande PUSH DIM de la borne L1 de votre transformateur sur une borne de votre premier bouton poussoir
  5. Branchez le fil de phase de votre circuit électrique domestique sur l'autre borne de votre premier bouton poussoir ;
  6. Branchez le fil de commande PUSH CCT de la borne L2 de votre transformateur sur une borne de votre deuxième bouton poussoir
  7. Branchez le fil de phase de votre circuit électrique domestique sur l'autre borne de votre deuxième bouton poussoir ;
  8. Branchez le fil neutre de votre ruban LED sur la borne LED+ de votre transformateur ;
  9. Branchez le fil de commande blanc chaud de votre ruban LED sur la partie LED-W de votre transformateur ;
  10. Branchez le fil de commande blanc froid de votre ruban LED sur la partie LED-C de votre transformateur.

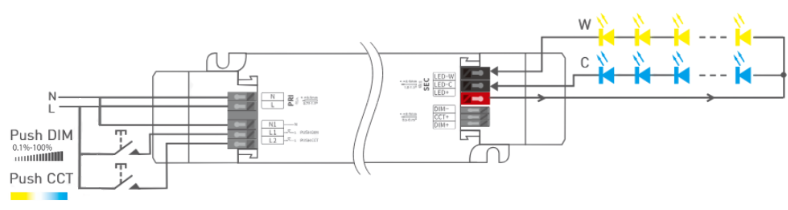

schéma 2 boutons poussoir

Installation avec deux variateurs 0-10V

  1. Branchez le fil neutre de votre circuit électrique domestique sur la borne N de votre transformateur ;
  2. Branchez le fil de phase de votre circuit électrique domestique sur la borne L de votre transformateur ;
  3. Branchez un fil neutre sur votre transformateur (borne DIM-), que vous raccordez sur une borne de votre premier variateur 0-10V ;
  4. Branchez un fil de commande CCT sur votre transformateur (borne CCT+), que vous raccordez sur l'autre borne de votre premier variateur 0-10V ;
  5. Branchez un fil neutre sur votre transformateur (borne DIM-), que vous raccordez sur une borne de votre deuxième variateur 0-10V
  6. Branchez un fil de commande DIM sur votre transformateur (borne DIM+), que vous raccordez sur l'autre borne de votre deuxième variateur 0-10V ;
  7. Branchez le fil neutre de votre ruban LED sur la borne LED+ de votre transformateur ;
  8. Branchez le fil de commande blanc chaud de votre ruban LED sur la partie LED-W de votre transformateur ;
  9. Branchez le fil de commande blanc froid de votre ruban LED sur la partie LED-C de votre transformateur.

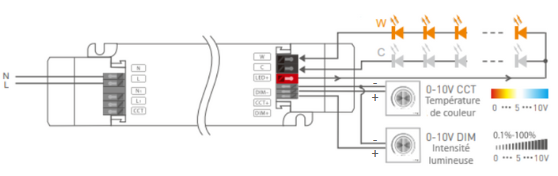

schéma 2 variateurs

Les modes de variation 0-10V et Push DIM sont compatibles et peuvent être utilisés simultanément, cependant le contrôle 0-10V est prioritaire sur le contrôle Push DIM lors d'une utilisation conjointe.

Tension 230 V AC
Indice de Protection IP20
Longueur (en mm) 292 mm
Largeur (en mm) 43 mm
Hauteur (en mm) 30 mm
Poids net (en kg) 0.300 kg
Classe électrique II
Conformité CE
Matière / Finition Plastique PA66 / cuivre
Tension (entrée - sortie) 24 DC
Garantie5 ans
